virtual switch 與 vmware網路的容錯

2016/03/17/14:55 , Post in Vmware , 評論(0) , 引用(0) , 閱讀(4534) , Via 本站原創
大家都知道vmware是一個最多人使用的虛擬化的工具

一般使用者使用vmware workstation與vmware player的話,網路基本上不難設定

guest os大概就透過兩種模式連上網,NAT與bridge

所以guest os就是使用一個private ip

而bridge模式則是guest os與本機作業系統共用一張網卡出去

所以guest os本身也是使用public ip。

但是ESXI(vsphere)就麻煩多了,畢竟它針對的用戶是企業

他所有的guest os都是掛在虛擬的switch底下進行管理,而vswitch又需要指定相對應的實體網卡

一個ESXI可以有很多個vswitch,但是一張實體網卡只能接在一個vswitch底下

也就是guest os -> vswitch -> 實體網卡 -> internet  這樣的架構

使用vsphere client連進去之後點host os,點設定->網路設定->新增網路

點擊在新視窗中瀏覽此圖片

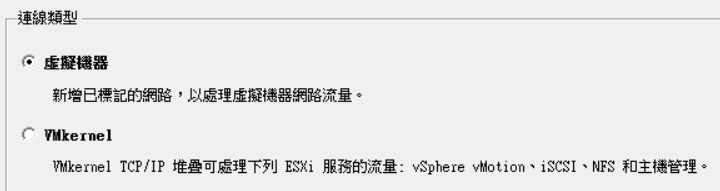

裡面會有虛擬機器與VMkernel兩種,正常狀況選虛擬機器就可以了

差別在VMKernel本身還有帶一個管理IP,要做HA或是vmotion的時候才需要使用

所以一台ESXI至少要有一個VMKernel(預設第一個就是),否則無法進行管理文字

接著勾選你要使用哪一張實體網卡,如果你需要做網路線的負載平衡或是網卡備援

就一次多勾幾張網卡,選擇相對應的vlan id,就完成了

假設總共有三個vswitch各接一張實體網卡,實體網卡再接到三個不同的網段

那guest os看是要使用哪一個網段的IP,就在網路卡的網路標籤那邊選擇你要接的是哪一個vswitch

點擊在新視窗中瀏覽此圖片



#======================網路的容錯==================

這邊的容錯並不是指vmware的HA功能,而是單純只網路卡的HA

因為網路卡、網路線、甚至對接的實體switch其實都是有可能故障的

這邊的HA是指當我們接兩條(以上)的網路線時

某一條線的網路不通的時候,ESXI會自動的跳到另外可用的線路上

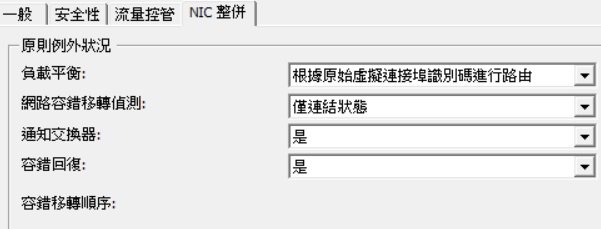

首先我們點選vswitch -> 內容 -> vswitch -> nic整併

點擊在新視窗中瀏覽此圖片

下方確認只有一張網路卡在作用中的介面卡區

而其他預備使用的介面卡在待命介面卡區,這樣當使用中的網路卡(線)故障的時候

就會自動切換到其他張網路卡,而不會導致斷線了。
